שירטוט
מאת:
mosh
Nov 24, 2021
||
07:38
שירטוט יפה שלמה.
אבל נראה לי שיש טעות קטנה.
בכל ממסר צריך לגשר את כניסת המגע NO (להפעלת המנוע) עם הכניסה לA1, אחרת לא יהא מתח למנוע (אא"כ יהא מיתוג הפוך מהלחצן.....). אני צודק?
|
|
|
|
•
|
|
|
Nov 23, 2021 | 19:51
|
|
|
שלום לכולם,
אשמח אם מישהו יכול לעזור בשאלה מאתגרת לחשמלאים מנוסים...
מדובר במפסק ידני כפול פשוט 220v למנוע 220v עם 2 כיוונים (נניח העלאה והורדת תריס חשמלי) שבנוסף אליו, מעוניין לשלוט בהעלאה/הורדה עם 2 ממסרים (relay) 220v (אין צורך בעזרה בכל הקשור להפעלת הממסרים עצמם)
מצורפת סקיצה פשוטה הממחישה אופן ההדלקה וההזנה.
הבעיה, נניח והלקוח מעלה את התריס בלחיצה על המפסק הידני ובו בזמן מישהו אחר מפעיל את אחד הממסרים להורדת התריס-המנוע יקבל את אותה הפאזה ל2 הכיוונים...
יש למישהו מושג איך לפתור את זה?
|
|
|
|
|
|
•
|
|
|
Nov 23, 2021 | 22:28 |
|
|

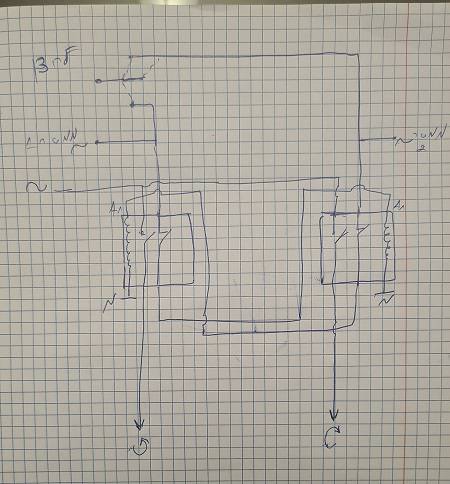

במפסק מחלף לא כפול. מצורף שרטוט
|
|
|
|
|
|
•
|
|
|
Nov 24, 2021 | 00:40 |
|
|
תיקון קטן שהמפסק אמור להיות לחצן ולא מפסק מכני. אם החלטת על מפסק בכל זאת שיהיה עם מצב ביניים אפס.
|
|
|
|
|
|
•
|
| שירטוט
mosh
> את/ה נמצא כאן
|
|
|
Nov 24, 2021 | 07:38 |
|
|
שירטוט יפה שלמה.
אבל נראה לי שיש טעות קטנה.
בכל ממסר צריך לגשר את כניסת המגע NO (להפעלת המנוע) עם הכניסה לA1, אחרת לא יהא מתח למנוע (אא"כ יהא מיתוג הפוך מהלחצן.....). אני צודק?
|
|
|
|
|
|
•
|
|
|
Nov 24, 2021 | 08:25 |
|
|
הפעלה שם הלחצן או פיקוד נוסף, המעבר דרך מגע סגור בממסר 1 למשל מפעיל את ממסר 2 שסוגר מגע פתוח שלו ופותח מגע סגור שלו ולא מאפשר להיכנס לממסר 1 לעבודה גם אם מפעילים פיקוד נגדי. רק הפסקה והפעלה מחדש משנה מצב כך נוצר אינטרלוק חשמלי. את הכיוונים לא משנה אפשר לסמן. לא חייב שמוליך למעלה יפעיל אץ הממסר הימני והפוך. זה עניין של סימון
|
|
|
|
|
|
•
|
|
|
Nov 24, 2021 | 08:48 |
|
|
זה ברור שעשית פה חיגור חשמלי.
אני מדבר על בעיה אחרת: שים לב שכאשר אתה ממתג ממסר מסוים, את ההזנה לצרכן (שעוברת דרך NO) אתה לקחת מהפאזה של המיתוג הנגדי.
נוצר מצב שאם לא נעשה מיתוג הפוך (למיתוג הנוכחי שהפעיל ממסר מסוים), הרי שאין מתח בכניסה לזינת הצרכן.
מקווה שהבנת אותי.
|
|
|
|
|
|
•
|
|
|
Nov 24, 2021 | 11:07 |
|
|
תודה על התיקון.
צריך לספק פאזות למגעים n.o. של הממסרים לא מהחיבור אלה בנפרד
|
|
|
|
|
|
•
|
| מפסק כפול עם ממסר כפול
barg
|
|
|
Nov 28, 2021 | 06:18 |
|
|
שלמה תודה, אני יבדוק את זה, לא הבנתי מה הכוונה למפסק מחלף לא כפול?
הרי יש שם בכניסה למנוע מפסק קפיצי כפול שנותן בהתאם ללחיצה פאזה לכל כיוון (למעלה/למטה)
|
|
|
|
|
|
•
|
|
|
Nov 28, 2021 | 18:58 |
|
|
לחצן כפי שתארת רק שים לב לטעות שעשיתי בשרטוט. את ההזנה למגעים הפתוחים n.o. בממסרים יש להביא בפאזה נפרדת ולא להתפצל מהמעגלים אחרי הלחצן
|
|
|
|
|
|
|
|
|
|
|
|
